Deze ontwerprichtlijnen zijn van toepassing op het ontwerpen en uitvoeren van een regulier rioleringssysteem. De samenstelling van het systeem is voor Nederland gebaseerd op het primaire ontspanningssysteem volgens NEN 3215 ‘binnenrioleringen in woningen en woongebouwen’ en de NTR 3216 ‘Binnenriolering’.

WISA Water Saving Technology is in nauwe samenwerking met diverse keuringsinstituten afgestemd op de bestaande regelgeving, met enkele aanvullingen.

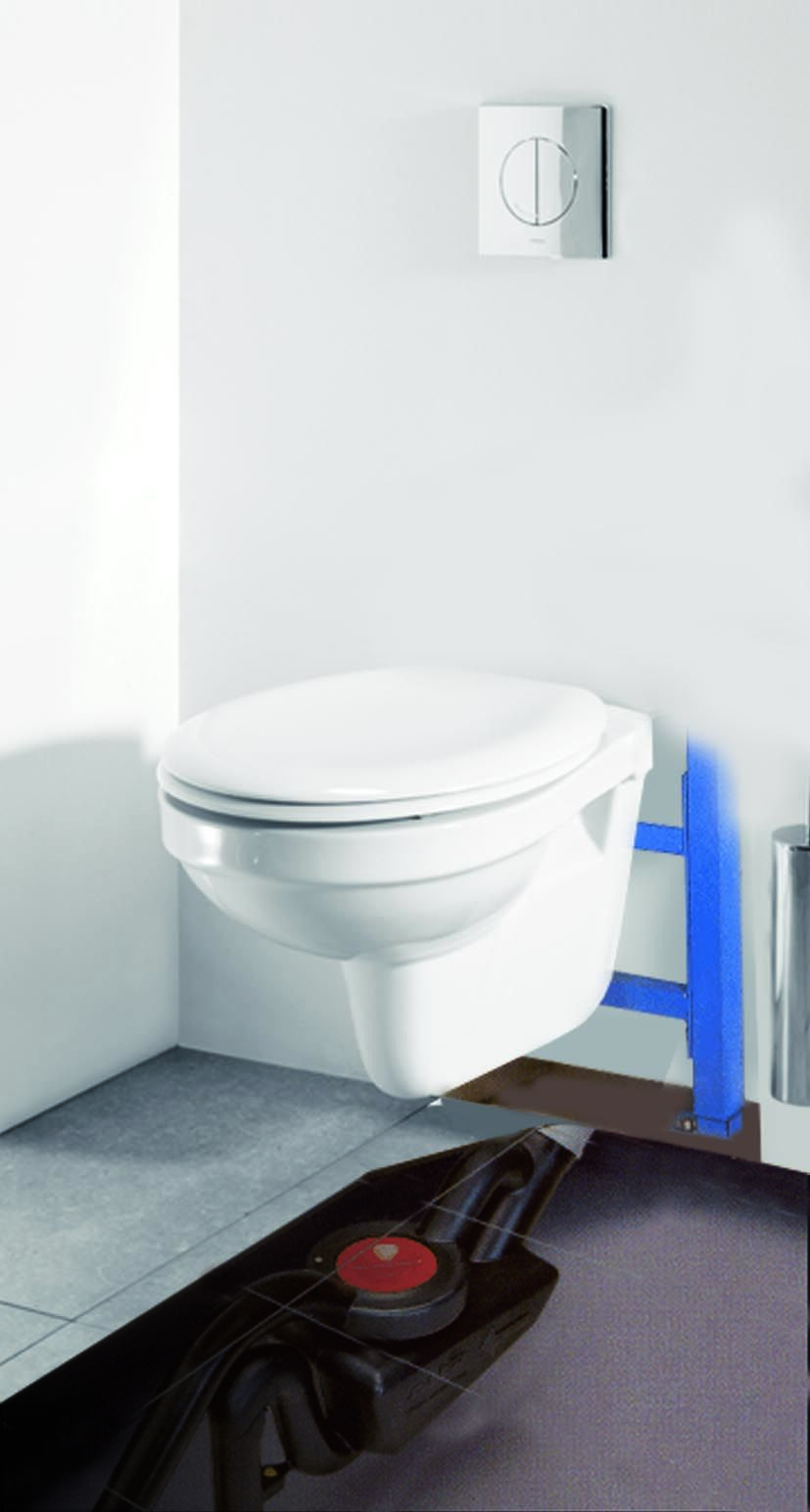

De aanvullingen zijn noodzakelijk omdat de kleine hoeveelheden spoelwater van het toilet het transport door de rioolleidingen beperkt. Dit beperkte transport wordt overgenomen door de Booster die verder stroomafwaarts in de leiding is geplaatst. De minimale watersnelheid in de afvoerleidingen is bij de berekeningen gesteld op 0,7 m/sec.

Leidingen voor de Booster moeten voorzien zijn van een ontluchtings­leiding volgens de geldende voorschriften van NEN 3215 en NTR 3216. Bij een horizontale afvoerbuis met een diameter van 110 mm geldt een maximale lengte van 3 meter bij een afschot van minimaal 1:100 en maximaal 1:50. Bij een horizontale afvoerbuis van 90 mm geldt een maximale lengte van 5 meter bij een afschot van minimaal 1:100 en maximaal 1:50.De leidinglengte wordt gemeten van de closetaansluiting tot aan de stand­leiding of de Booster. In de leiding zijn maximaal twee richtingsveranderingen van 45 graden toegestaan, exclusief de richtingsveranderingen bij het closet en de standleiding of de Booster. Gezien deze richtlijnen doet u er verstandig aan om dit systeem in vroegtijdig stadium in het ontwerp mee te nemen, zodat er bij de inrichting van de toiletruimten rekening mee gehouden kan worden.

Ligt bij een wandcloset met horizontale uitgang de verzamelleiding boven de vloer, dan moet de genoemde afstand worden beperkt tot twee meter bij 110 mm leiding en 3,5 meter bij 90 mm leiding bij een afschot van 1:100. Wordt een afschot toegepast van 1:50 dan kunnen de maximum leidinglengtes blijven bestaan.

Bij gestapelde bouw wordt de verzamelleiding aangesloten op een standleiding. Onderaan deze standleiding wordt de 18 liter Booster geplaatst. Bij laagbouw wordt de verzamelleiding direct op de 14 liter Booster aangesloten. Bij een horizontale versleping na de standleiding moet de bocht tussen de horizontale en de verticale leidingen worden samengesteld uit twee bochten van 45 graden. Voor de lengte van de versleping geldt een maximale afstand van drie meter bij een afschot van 1:100 en met maximaal twee bochten van 45 graden.

De som van het debiet van het aantal lozingstoestellen op een Booster bedraagt:

Voor de volumestromen van de diverse lozingstoestellen kunnen de waarden van NEN 3215 worden aangehouden.

Bij gestapelde bouw (vier tot en met twaalf verdiepingen) dient elke standleiding waarop toiletten zijn aangesloten te worden voorzien van een 18-liter Booster. Bij laagbouw dient elke huisaansluiting voorzien te zijn van een 14-liter Booster. In voorkomende gevallen kan hiervan worden afgeweken. Doe dit in overleg met uw WISA accountmanager.

De Boosters worden binnenshuis geplaatst in kelder of kruipruimte. Is het niet mogelijk om de Booster binnenshuis te plaatsen dan is een vorstvrije put een mogelijkheid. De Booster dient toegankelijk te blijven voor mogelijke service. De afvoer van de keuken dient echter na de Booster te worden aangesloten in verband met mogelijke vetophopingen. Bij twijfel kunt u altijd contact opnemen met uw WISA contactpersoon.

De installatie na de Booster wordt gedimensioneerd volgens de geldende voorschriften NEN3215, NTR3216 en NPR3218 (binnen- en buitenriolering). Bij het leegstromen van de Booster wordt de vullingsgraad in de grondleiding niet hoger dan 70%. De maximale leiding na de Booster bedraagt voor de 18-liter Booster 50 meter en voor de 14-liter Booster 25 meter, bij een afschot van 1:100 en een diameter van 110 mm. Als twee leidingen met verschillende diameters worden toegepast, bijvoorbeeld 110 en 160 mm, waarbij de lengte van de leiding met een diameter van 110 mm X meter is, kan de lengte Y van de buis met een diameter van 160 mm als volgt worden berekend:  <<Y is kleiner of gelijk aan 25 minus X gedeeld door 2>>

Voorbeeld: Het eerste deel is 10 meter met een diameter van 110 mm.

Het vervolgdeel heeft een diameter van 160 mm. De leiding zou dan tot aan de aansluiting op de hoofdleiding een maximale lengte mogen hebben van 25-5=20 meter.

Toiletten en spoelsystemen zijn nauwkeurig op elkaar afgestemd om met vier liter spoeling goed te functioneren. Daarom is bij het inbouwreservoir een maximale wanddikte van 70mm toegestaan.

Bij het plaatsen van mindervaliden wandclosets van 70 centimeter dient gebruik gemaakt te worden van een 6-liter spoelsysteem! Dit om het schoonspoelen te garanderen, aangezien deze closets

voor vier liter niet beschikbaar zijn. De afvoerleiding van dit closet kan via de Booster lopen. Voor de leidingen van het afvoerstelsel moeten gecertificeerde kunststof leidingen worden toegepast.

De Boosters zijn uitgevoerd in het materiaal PE. De gebruikelijke verbindingsmethoden op de PE leidingen kunnen worden toegepast. Indien leidingen van een ander type kunststof worden gebruikt, dan moet de aansluiting op de Booster hieraan worden aangepast.

We raden u aan om tijdens het ontwerp van het WISA Water Saving Technology systeem contact te leggen met uw WISA accountmanager. U weet dan zeker dat u een goed werkend systeem aanlegt. U kunt een afspraak maken met uw accountmanager via 026-3629020.
